簡易オシロスコープ

概要

SSD1306の外部ディスプレイを利用した，簡易的なオシロスコープです．

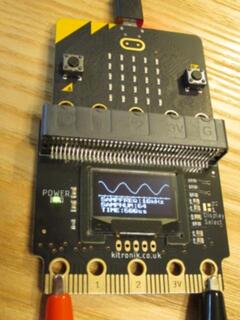

こんな感じで表示されます．
上の左は500Hzの正弦波，右は100Hzののこぎり波のPWM波形の例です．SAMPNUMはサンプル数，TIMEは１目盛の時間です．
目盛り線は見えにくくなることを防ぐため，０レベルから２ドット下に引いてあります．

外部ディスプレイ(SSD1306)を接続して利用してください．


(利用イメージ)

起動方法

以下のscope.nllをYMRECV()でmicro:bitに転送してください．

micro:bit上で以下を実行して，scope.nllをロードしてください．

nll> LOAD "scope.nll"
ロード後に，以下のように引数を指定して実行してください．
(以下はAIN0からの入力を10kHzでサンプリングしてオシロスコープ表示します)

(注意:サンプリング周波数は1〜200kHzを指定できますが，10〜80kHzの間でないと値を正確に取得できないようです)

nll> RUN,("0","10")
以下のようにして，サンプル数とトリガを指定できます． 以下はサンプル数を64個として，±1000mVの範囲を超えたときにトリガがかかります．
(横幅は128ドットなので，サンプル数は128を割り切れる数で指定します．サンプル数を64にすると，2ドットあたりのサンプルになります)
nll> RUN,("0","10","64","-1000","1000")

使いかた

以下の操作ができます． CONFIG()でSTARTFILEで起動時実行するようにして，STARTARGSで引数を指定しておくことで， PCレスでmicro:bit単体で動かして測定し，画像を保存しておくようなことができます．
(後でPCに繋いで，Aボタンを押しながらBボタンで実行終了し，YMODEM()で画像をPC側に転送します)

以下は起動時にscope.nllを実行し，AIN0を10kHzでサンプリングする設定の例です．

nll> CONFIG("STARTFILE","scope.nll")
nll> CONFIG("STARTARGS","0 10")
