外部ディスプレイ

SSD1306(OLEDディスプレイ)

以下の拡張ボードで動作確認しています．

https://www.switch-science.com/products/7445
https://akizukidenshi.com/catalog/g/g117966/
https://www.switch-science.com/products/7554

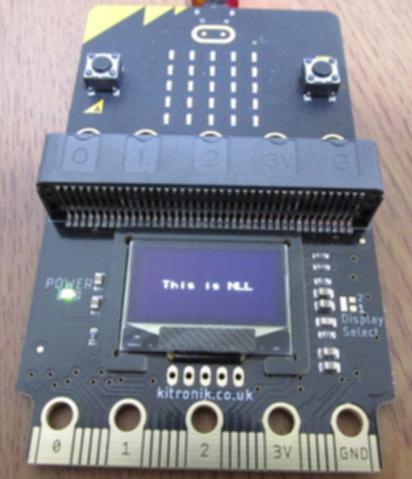

以下は文字列を表示する例です． GALLOCIMAGE()でイメージを作成し，SSD1306DRAW()でそのイメージをディスプレイに表示します．メモリ節約のためにGALLOCIMAGE()には G_MONOCOLOR|G_NDRAWPIXEL|G_NCOPY をフラグ指定します．

nll> SSD1306INIT()
nll> IMG=GALLOCIMAGE(128,64,G_MONOCOLOR|G_NDRAWPIXEL|G_NCOPY)
nll> GPRINT(20,30,8,8,"This is NLL",G_FONT8X8,,,,IMG)
nll> SSD1306DRAW(,IMG)

I2C接続です．以下のようにしてピン番号／I2Cのアドレス／I2Cの周波数を指定することができます．これを利用すると，アドレスを変えて複数のディスプレイに表示させたりすることもできます．

nll> I2CINIT(26,32,I2C_FREQ100K) ※SCL/SDAのピン番号と周波数を指定
nll> SSD1306INIT(0x3c) ※I2Cアドレスを指定して初期化
nll> SSD1306DRAW(0x3c,IMG) ※I2Cアドレスを指定して描画

SSD1306INIT()の第２引数にはフラグ，第３引数にはコントラスト(0～255)を指定できます．フラグの意味は以下です．

EG_INVC:白黒反転
EG_INVX:左右反転
EG_INVY:上下反転

nll> SSD1306INIT(,EG_INVC|EG_INVX|EG_INVY,1) ※白黒反転，180度回転表示，コントラスト1で初期化

SSD1306DRAW()の第３引数にはフラグを指定できます．フラグの意味は以下です．

EG_FORCE:強制全描画(標準では変更があった部分だけ描画します)
EG_EXT2,EG_EXT2X,EG_EXT2Y:全体，横方向，縦方向に２倍拡大して描画します(GALLOCIMAGE()で取得するサイズを小さくして，メモリ節約できます)
EG_EXT4,EG_EXT4X,EG_EXT4Y:全体，横方向，縦方向に４倍拡大して描画します
EG_EXT8,EG_EXT8X,EG_EXT8Y:全体，横方向，縦方向に８倍拡大して描画します

以下は円を大量に描画するサンプルです．

ssd1306.nll
